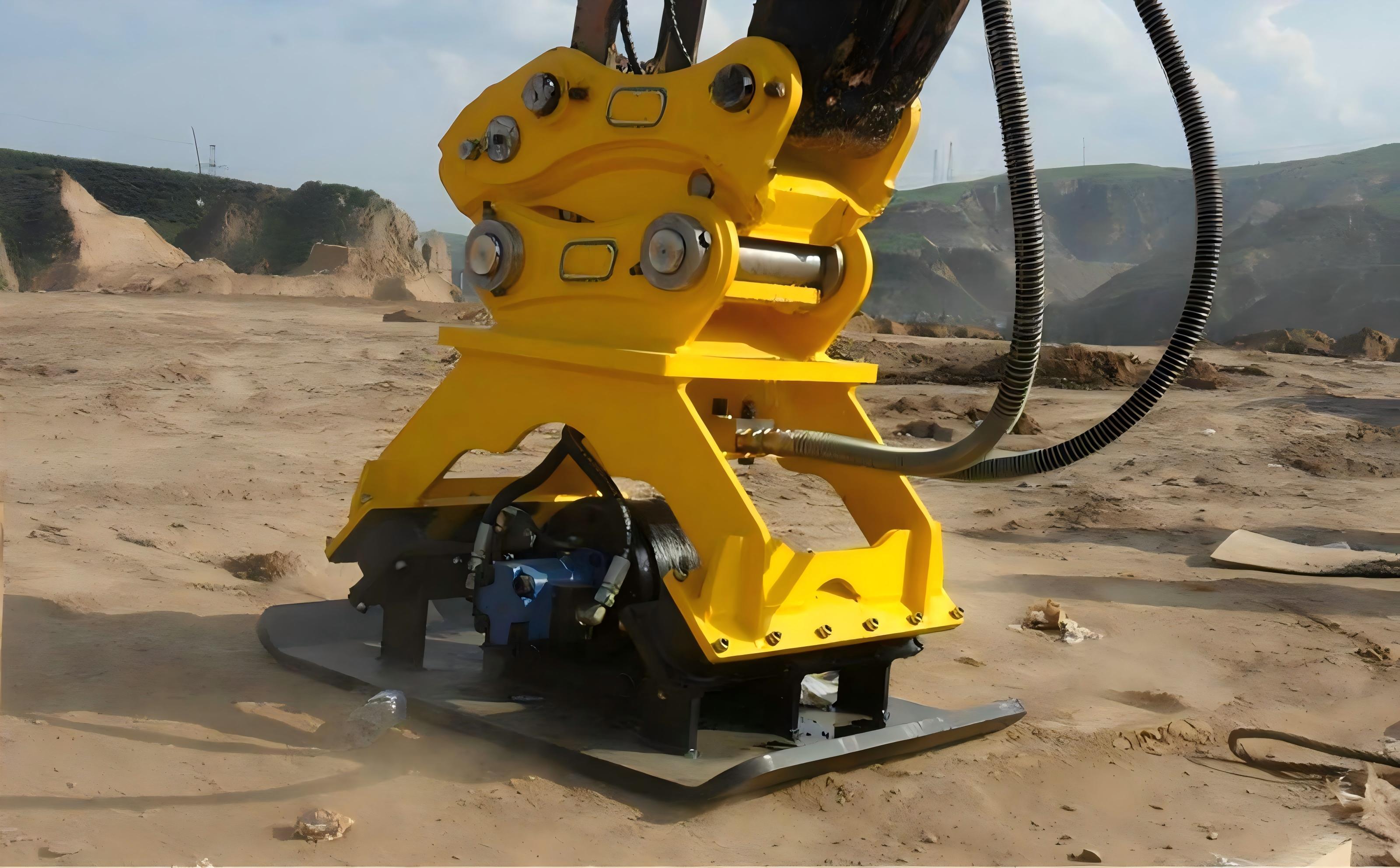

Accessoires d'excavatrice - Compacteur plat hydraulique
1 、 Définition et avantages decompacteur plat hydraulique
Le compacteur plat est un équipement d'ingénierie utilisé pour compacter des matériaux tels que le sable, le gravier, l'asphalte, etc. avec une faible adhérence et frottement entre les particules. Il est divisé en trois catégories: combustion interne, électricité électrique et hydraulique.
1. L'effet de construction est bon. La force d'impact du compacteur hydraulique peut atteindre plusieurs centaines de tonnes, voire des milliers de tonnes, et la profondeur de compactage peut atteindre 10 mètres. Lorsqu'il est utilisé pour le renforcement de la plate-forme et le compactage, il peut faire en sorte que la plate-forme de la route s'installe à plus de 10 cm à l'avance pour répondre aux normes de compactage.
2. Efficacité de construction élevée. Par rapport aux méthodes de compactage traditionnelles, les machines de compactage hydrauliques peuvent obtenir un fonctionnement automatisé et améliorer l'efficacité du travail. De plus, les compacteurs hydrauliques ont les caractéristiques d'une grande amplitude et d'une fréquence de compactage élevée, qui peut rapidement effectuer des tâches de travail et améliorer l'efficacité du travail.
3. Adaptabilité plus forte. Le compacteur hydraulique a trois modes de travail: forts, moyens et faibles. Il peut non seulement ajuster l'ampleur de la force d'impact, mais également changer la fréquence de compactage. Dans le même temps, le compacteur hydraulique à grande vitesse peut basculer entre les deux modes de travail de "amplitude de vibration élevée et basse fréquence" et "haute fréquence et faible amplitude" à tout moment, qui peut répondre à une gamme plus large de besoins de construction.
4. Plus économique et applicable. Les compacteurs hydrauliques ont non seulement un degré élevé d'automatisation, mais ne nécessitent pas non plus une grande quantité de main-d'œuvre et de ressources matérielles, ce qui peut réduire la réutilisation des compacteurs et des effectifs conventionnels, réduisant ainsi l'intensité de main-d'œuvre des travailleurs et des coûts de production d'ingénierie.
5. La sécurité de la construction est élevée. Le pied de marteau du compacteur hydraulique vertical est toujours directement mis à la terre, qui a les caractéristiques de prévention du détachement, de la poussière et des éclaboussures, et peut assurer la sécurité entre les travailleurs du chantier de construction et les machines et équipements adjacents.
6. Fort stabilité et durabilité. Par rapport aux compacteurs mécaniques, les compacteurs hydrauliques présentent les avantages d'une forte durabilité et d'une longue durée de vie.
Le système hydraulique du compacteur hydraulique peut réduire efficacement l'usure mécanique et prolonger la durée de vie de la machine. Les compacteurs hydrauliques peuvent éliminer les défauts inhérents et artificiels du compactage en couches des plateaux de route, ainsi que la possible colonie post-construction qui peut se produire pendant l'utilisation de la fondation. Cela peut résoudre les problèmes communs du saut de tête de pont, une colonie inégale à la jonction des anciens et de nouvelles lits de route, et la frontière entre le remplissage de la plate-forme et l'excavation en Chine.
2 、 Mise à niveau du matériau: système absorbant en alliage résistant à l'usure et composite Système absorbant
Substrat à plaques enfoncées: en acier résistant à l'usure à haute résistance NM400, la surface est enrobée de laser de revêtement en carbure de tungstène (dureté ≥ 58hrc), ce qui améliore la résistance à l'usure par trois fois par rapport à l'acier traditionnel Q345. Lorsqu'il est apparié avec une excavatrice de 6 tonnes pour le fonctionnement, la durée de vie de compactage en asphalte dépasse 2000 heures, soit 40% plus longue que les modèles conventionnels.
Module d'absorption de choc: structure composite à ressort en caoutchouc multicouche, coussin de tampon de polyuréthane intégré, réduisant le taux de transmission des vibrations à moins de 15%. Après avoir été chargé sur une excavatrice de 7,5 tonnes, l'amplitude des vibrations de la cabine est ≤ 2,5 m / s ², et la fatigue opérationnelle est réduite de 50%.
Cylindre hydraulique: La surface de la tige de piston est recouverte de chrome dur et de revêtement en céramique, et le test de pulvérisation saline peut résister à 1200 heures. Convient aux excavateurs de chenilles dans les zones côtières, avec un taux de défaillance de la corrosion réduit de 80%.
3 、 Percée technologique dans une correspondance précise de l'écoulement adaptatif et du tonnage
Système hydraulique intelligent
Contrôle de pression à double mode: La valve proportionnelle électronique bascule automatiquement entre les modes de vibration à haute fréquence / forte basés sur la densité d'emballage. Lorsque vous compactez du sable avec une excavatrice de 6 tonnes, utilisez le mode haute fréquence (12Hz) et la consommation de carburant ≤ 5L / H; Lorsqu'une excavatrice de 7,5 tonnes traite du gravier, elle déclenche un mode de vibration fort (avec une amplitude de 8 mm), entraînant une augmentation de 30% de l'efficacité.
Technologie d'adaptation du tonnage:
Excavateur de robottes de 6 tonnes: équipé d'une plaque de coupsage HPC60 avec un débit de 60L / min et une force d'excitation de 16 kN, spécialisée dans le remblayage des tranchées et le compactage de la pente.
Modèle de 7,5 tonnes: correspondant au système HPC80 (débit de 120 L / min, force d'excitation de 24kn), avec une seule largeur de compactage de 800 mm et une augmentation de 25% du taux de conformité de la capacité de roulement de la plate-forme.
Optimisation et innovation structurelles
Intégration de l'interface à changement rapide: le joint auto-verrouillé hydraulique permet une commutation de 30 secondes entre la plaque de coffinage et le seau de creusement. La mesure réelle des projets municipaux du Yunnan montre que les excavateurs du robot peuvent compléter l'ensemble du processus de compactage, d'excavation et de remblayage en une seule journée, et le taux d'utilisation de l'équipement est augmenté de 40%.
Système de protection contre la commande de température: Le circuit d'huile est équipé d'un capteur de température, ce qui réduit automatiquement la fréquence lorsque la température de l'huile hydraulique est ≥ 85 ℃. Résolvez le problème de la surchauffe d'huile lors du compactage continu de l'asphalte avec une excavatrice de 7,5 tonnes.
4 、 Processus de développement
1. À l'ère de la transmission mécanique (avant 2015): les plaques de séchange de pompes à engrenage et les excavateurs de 6 tonnes nécessitent des groupes de valves hydrauliques supplémentaires, ce qui entraîne un taux de défaillance de fuite d'huile de plus de 35%.
2. Période d'intégration hydraulique (2016-2020):
Pulpularisation des circuits hydrauliques indépendants pour réduire les interférences de puissance
L'excavatrice de robottes de 7,5 tonnes est livrée en standard avec le système de détection de charge LUDV, qui comprime le temps de réponse de l'arrêt de démarrage de la plaque de coffinage à 0,5 seconde.
3. À l'ère de l'intelligence (2021 présente):
Le compactage à distance 5G (comme Sany SY75C) réalise une construction sans pilote
Le système d'analyse de compactage d'IA génère automatiquement des rapports de qualité, et le taux d'acceptation de la construction des excavateurs de robottes atteint 98%.
5 、 Points de maintenance: fonctionnement complet du cycle et de la stratégie de maintenance
Maintenance du système hydraulique
Gestion de l'huile: l'huile à basse température HV46 (à partir de 30 ℃) est utilisée dans les régions froides, et l'huile anti-usure HM68 est utilisée dans les régions tropicales. L'huile doit être modifiée pendant 150 heures pour la première fois et toutes les 1000 heures par la suite.
Surveillance des éléments de filtre: Si le filtre fin de 10 μm est obstrué et que la différence de pression est supérieure à 0,3 MPa, elle doit être remplacée immédiatement - une excavatrice de 6 tonnes sur un certain chantier de construction souffrait d'une soupape principale coincée en raison d'une défaillance des éléments de filtre, entraînant une perte de réparation de plus de 80000 yuans.
Protection des composants mécaniques
Roulement des vibrations: injectez de la graisse à base de lithium toutes les 50 heures et pendant l'injection d'huile, appuyez sur la plaque au sol pour réduire la pression. L'opération de charge élevée d'une excavatrice de 7,5 tonnes doit être raccourcie à 30 heures par opération.
Standard de stockage: Lorsque le ralenti pendant longtemps, la plaque de sabotage doit être suspendue pour éviter la déformation, et la tige de piston du cylindre d'huile doit être rétractée et recouverte de pâte anti-rouille.
Vision future: Electrification et opération et maintenance numériques
Adaptation à l'énergie de l'hydrogène: l'excavatrice XCMG XE75E électrique de 7,5 tonnes est appariée avec une RAM hydraulique silencieuse, réduisant le bruit à 72 dB et offrant une gamme allant jusqu'à 6 heures.
Entretien prédictif: le capteur de vibration surveille l'écart d'usure des roulements de 0,1 mm pour l'avertissement, et le temps de défaillance mensuel de l'excavatrice de compteur de 6 tonnes est réduit de 18 heures à 4 heures.
De la plaque d'acier à usure NM400 à l'algorithme de compactage AI, les compacteurs plats hydrauliques sont passés des accessoires auxiliaires aux "multiplicateurs d'efficacité" pour6 tonnesetExcavateurs de chenilles de 7,5 tonnes. Lorsque personne ne compacte sur la pente dangereux de la falaise, lorsque les compacteurs électriques se construisent silencieusement dans les zones résidentielles la nuit - cette révolution technologique qui a commencé avec la dureté en acier remodelera finalement les normes de compactage pour chaque centimètre de terre.
