L'important accessoire de l'excavatrice de chenilles - Breaking Hammer

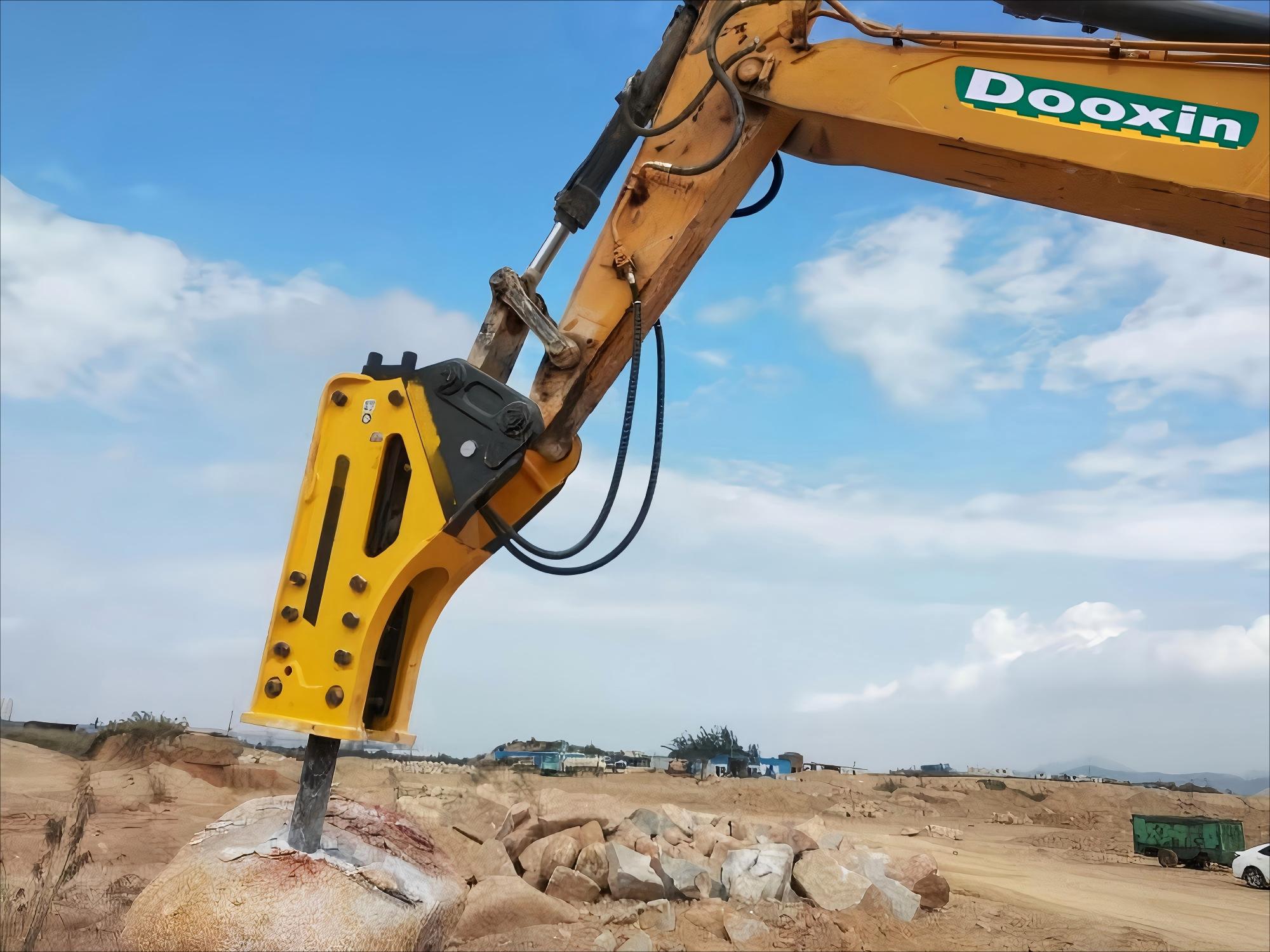

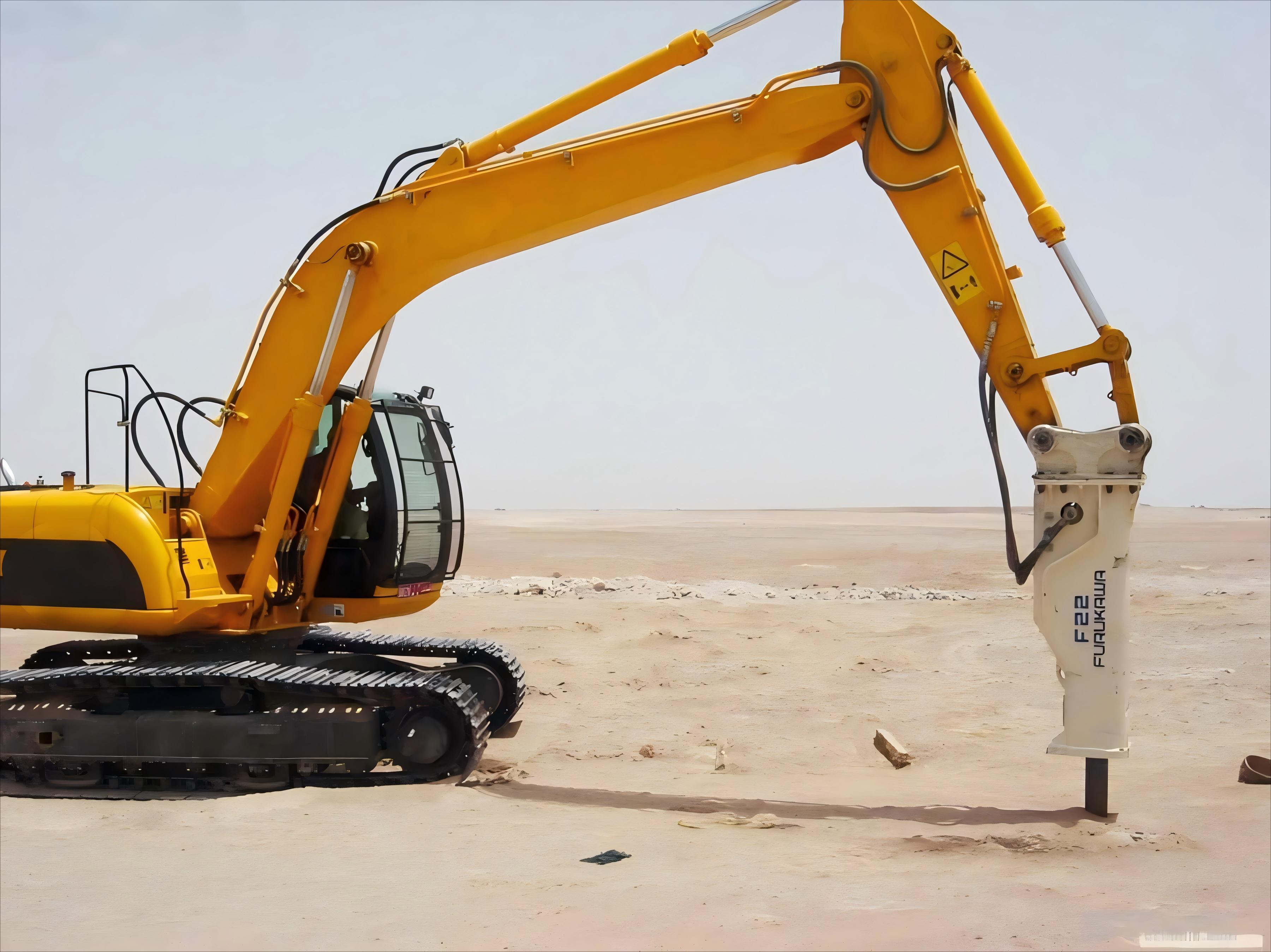

Le rochermarteau de rupture, également connu sous le nom de concasseur hydraulique ou de tête de canon, est l'un des attachements les plus couramment utilisés dans les excavateurs.
Couramment utilisé dans l'exploitation minière des roches et la démolition des bâtiments en béton, il est largement utilisé dans l'exploitation minière, la construction, la métallurgie, les infrastructures et autres champs.
Son principe de travail est entraîné par la pression statique liquide, qui pousse le piston à la comparaison et à un impact sur la tige de forage, et la tige de forage écrase des matériaux solides tels que le minerai et le béton.
1 、 Matériel et structure:
La résistance au cœur du marteau de rupture est d'abord cachée dans le matériau et la conception. Dans les premières années, l'acier en alliage ordinaire a été utilisé pour les tiges de forage, qui devaient être remplacées après deux mois d'utilisation. Et maintenant? Le revêtement en carbure de tungstène augmente directement la résistance à l'usure de 50%. Par exemple, la tige de forage de 100 mm équipée d'unExcavatrice de robottes de 15 tonnesa prolongé la durée de vie du béton de 300 heures à 800 heures. La précision d'usinage du piston s'est également améliorée, avec un dégagement contrôlé à 0,02-0,03 millimètre, réduisant le risque de fuite d'huile hydraulique. Les travailleurs de mines expérimentés ont déclaré: «Avec la même excavatrice de 23 tonnes, les échecs mensuels peuvent désormais être réduits de 60%.».
Structurellement, l'accent est mis sur la «résistance à la fabrication». La conception triangulaire du corps court permet à une excavatrice de robottes de 15 tonnes de percer des ruelles étroites et des pentes de réparation, avec une pression d'erreur à moins de 5 centimètres; Les boulons clés de la coque de la boîte ont été épaissis de 10%, et la machine minieuse n'a pas fissuré après un martèlement à long terme. Quant à l'accumulateur d'azote absorbant les chocs avec des coussinets d'ester amino, l'amplitude des vibrations de la cabine est directement réduite de 70% et la douleur articulaire de l'opérateur d'excavateur expérimenté est réduite.
2 、 Processus de développement: des laboratoires allemands aux mines chinoises
En 1967, le Krupp allemand a développé le premier disjoncteur hydraulique, et plus de 50 ans plus tard, cette chose n'est plus exclusive aux marques étrangères. La Chine a adopté l'évaluation du niveau ministériel dans les années 1980, mais la véritable épidémie s'est produite ces dernières années - en 2019, le taux d'allocation de marteau d'excavateur domestique n'était que de 23,5%, loin derrière le Japon et les 60% de la Corée du Sud. En le regardant sous un autre point de vue, il y a 1,73 million de stocks de pelles et chacun doit remplacer 2-3 marteaux dans son cycle de vie. Le potentiel du marché est prometteur.
De nos jours, les marques nationales sont également difficiles. Par exemple, le marteau STB1000D correspondant à une excavatrice de chenilles de 15 tonnes a une course à impact court et une conception à haute fréquence, réduisant la poussière sur les murs des anciennes zones résidentielles de 90%; Le marteau Yajin 280F, spécialisé pour les excavateurs à suivi de 23 tonnes, a une énergie d'impact de 3692 Joule et est conçu pour gérer les "os durs" du granit. Il peut casser 800 mètres cubes de roche en une seule journée avec 30 travailleurs de pioche.
3 、 Correspondance de tonnage: ne laissez pas le petit cheval tirer la grande voiture
La taille d'une excavatrice doit être jumelée avec la taille d'un marteau "est un sujet d'étude. Une excavatrice de robottes de 15 tonnes est la plus adaptée aux marteaux de canne de forage 100-120 mm, avec un débit hydraulique coincé à 80-110L / min étant le plus économique. Un test de plant de ciment a trouvé une unité bien appariée que des unités de randonnée et de production de randonnées.
Quant àExcavatrice de 23 tonnes? Ne touchez pas le marteau de type 145 sans débit de 160 L / min! Il y a une leçon de la mine Shandong: 140 marteaux ont été installés sur une machine de 23 tonnes, et la température de l'huile hydraulique a grimpé à 90 ℃, provoquant la brûlure et la déformation du noyau de la soupape. Plus tard, il a été remplacé par un système de fusion à double pompe, et la température de l'huile est restée stable en dessous de 65 ℃, doublant la durée de vie de la tige de forage.
4 、 Scénario d'application: une nouvelle façon de gagner de l'argent
L'application intelligente du propriétaire de la mine: une excavatrice du robot de 23 tonnes avec un marteau à basse fréquence (4500-8000J), combinée à des trous pré-percés espacés de 1,5 mètre, a augmenté l'efficacité du écrasement in situ des roches dures de 30% et a réduit le coût des explosifs dans toute la province. L'équipe municipale a également de meilleures applications d'économie - en utilisant une excavatrice de robottes de 15 tonnes avec un marteau à haute fréquence pour démolir la route, un joint à changement rapide semi-automatique qui réduit le seau d'excavation en 30 secondes et une seule machine qui termine l'ensemble d'actions telles que l'écrasement, la fouille des places et le renversement le même jour.
L'élimination des déchets de construction est devenue une industrie lucrative. L'équipe de démolition du nord de la Chine a utilisé des excavateurs suivis pour percer des dalles de sol en brique et en béton, produisant 350 tonnes de matériaux par heure et gagnant 4200 yuans par jour juste en recyclant les barres d'acier de ferraille; Vendre des matériaux écrasés comme plate-forme de route, avec un bénéfice net de 8,5 millions de yuans par an comme base. Un boss a dit à franchement: "Le coût du transport a chuté de 40%, et ce marteau est comme une machine à imprimer d'argent
5 、 Conseils d'entretien: la sauvegarde gagne
Les déchets de fouille marteler? "Cela est dû à une maintenance inadéquate! Le maître a résumé trois mouvements:
Ne battez pas le beurre au hasard: la tige de forage doit être insérée verticalement et pressée étroitement avant l'injection d'huile, sinon le beurre entrera dans le système hydraulique et les défauts d'huile noire se produiront;
Le temps est correct: le marteau continu à point unique ne doit pas dépasser 1 minute, la roche ne doit pas être brisée avant de changer la position, et le piston doit être réparé au coût de 30000 yuans par réparation en raison de la surchauffe et de la déformation;
Les modifications de l'huile dépendent de la météo: utilisez 68 # Huile anti-usure en été, coupez 46 # en hiver, remplacez après 600 heures, vérifiez l'élément de filtre après 500 heures - l'huile hydraulique est propre et la vanne de pompe de l'excavatrice de 23 tonnes peut être utilisée pendant deux ans de plus.
6 、 Pièces fragiles: Gardez un œil sur ces quatre éléments
Remplacez immédiatement la bague de tige de forage si l'espace dépasse 3 mm, sinon il coûtera beaucoup d'argent pour porter le piston de manière inégale; Vérifiez la surface du cône d'étanchéité de l'anneau de poussée chaque mois, car la fuite d'huile peut brûler la chambre d'azote; Le tuyau d'huile à haute pression tremble mal et doit être arrêté rapidement. Il est très probable que la pression de l'accumulateur soit anormale. Le facteur le plus crucial est l'élément de filtre hydraulique - une excavatrice de robottes de 15 tonnes dans une mine au Yunnan a subi des pertes de plus de 200000 yuans en raison d'un élément filtrant obstrué et d'une aspiration de pompe principale endommagée.
L'avenir est là: léger et intelligent
Le marteau brisant de la coquille en fibre de carbone réduit le poids de l'excavateur de robottes de 15 tonnes de 10%, ce qui lui permet de gravir une pente de 45 ° sans halet; Le module 5G surveille la température de l'huile en temps réel et AI alertes pour une erreur de 0,1 mm en usure excentrique. Le dysfonctionnement mensuel de l'excavatrice de 23 tonnes est passé de 42 heures à 9 heures. De plus en plus de fabricants ont développé de l'huile hydraulique biodégradable, et les clients nordiques peuvent briser la glace à -40 ℃ comme d'habitude - une fois la barrière de protection de l'environnement, la porte du marché international sera complètement ouverte.
À la fin de la journée, le marteau de rupture n'est plus un "outil d'accessoires", mais un amplificateur de valeur pour les excavateurs suivis. De l'excavatrice de robottes de 15 tonnes de l'équipe municipale à l'excavatrice du robot de 23 tonnes de la mine, en choisissant le bon marteau, en l'utilisant bien et en le maintenant bien, c'est comme transformer chaque goutte d'huile hydraulique en véritable or et argent dans le champ de bataille d'ingénierie difficile.
